1.Назначение изделия

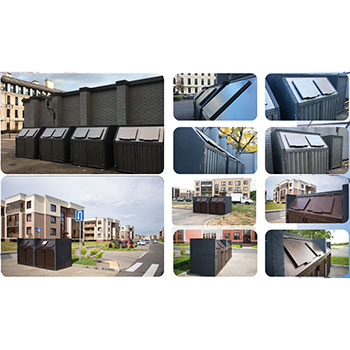

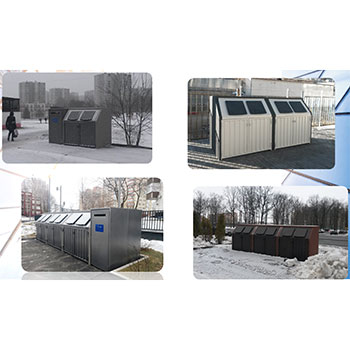

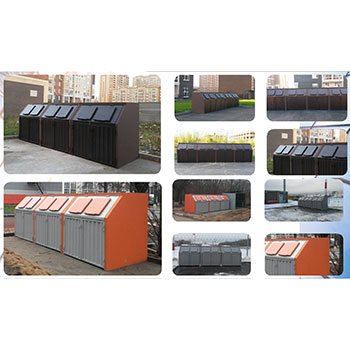

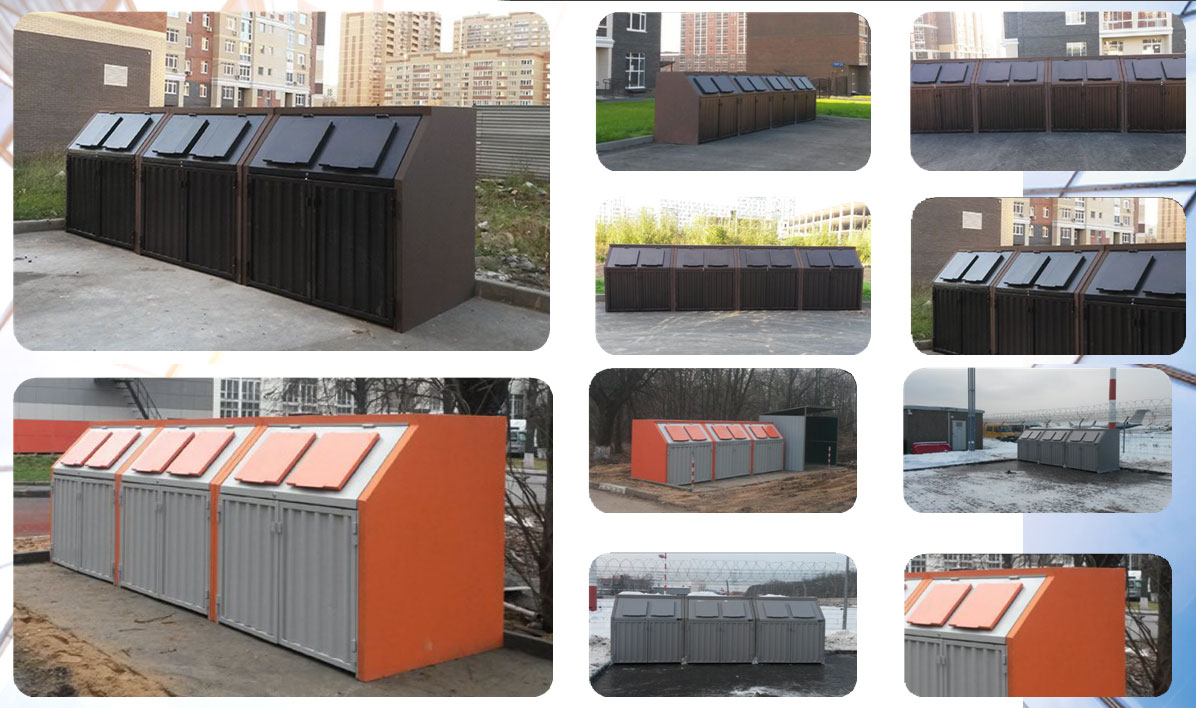

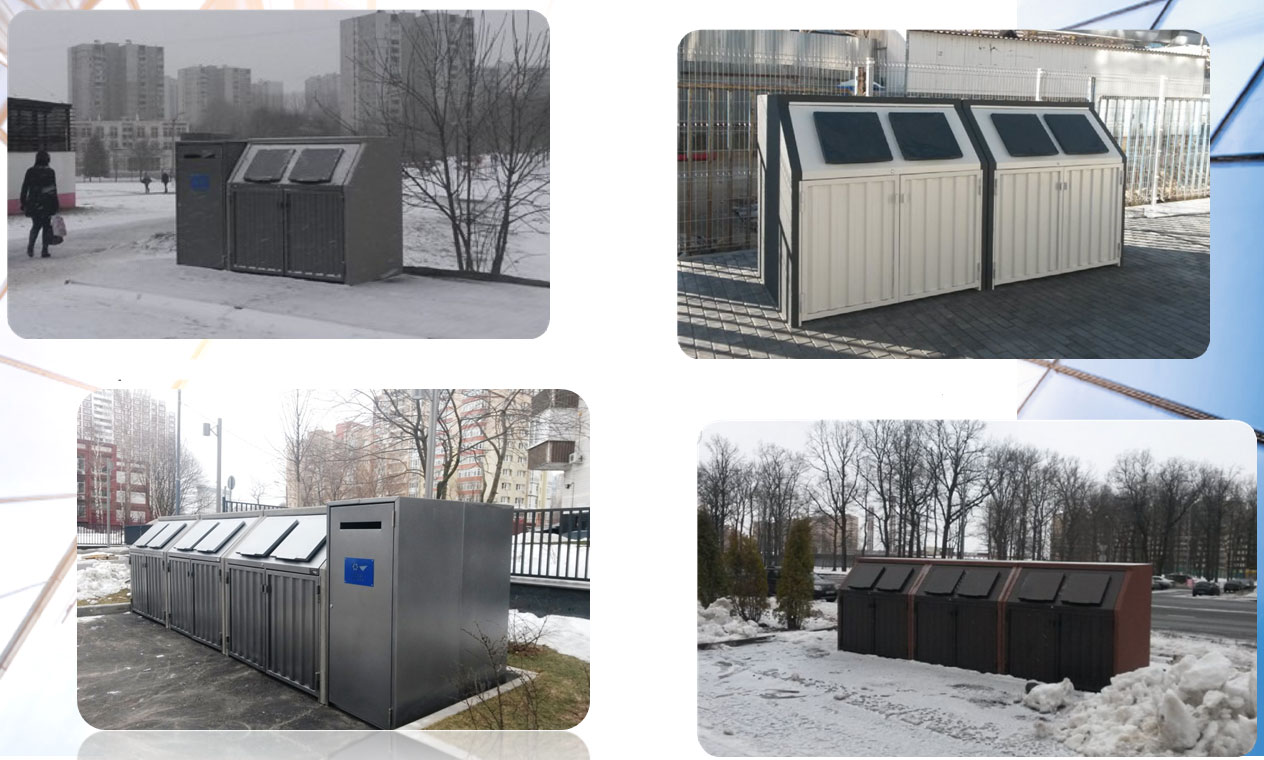

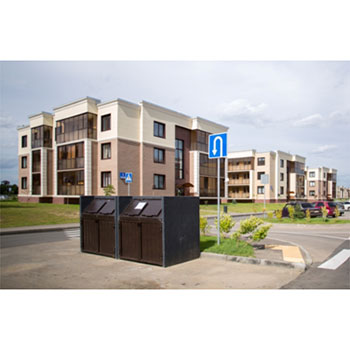

Контейнерный шкаф для приема и хранения ТБО предназначен для защищенного хранения мусорных контейнеров различного назначения, позволяют существенно улучшить санитарно - эпидемиологическую ситуацию в городе и придать эстетический вид дворовым территориям. Подходит как для одиночной установки, так и для установки нескольких штук в составе контейнерной площадки. Возможно, использовать в качестве станции для системы раздельного сбора отходов, препятствует распространению запахов, доступности птиц, кошек, собак и антисоциальных личностей, исключает возможность поджога, разноса ветром и залива водой.

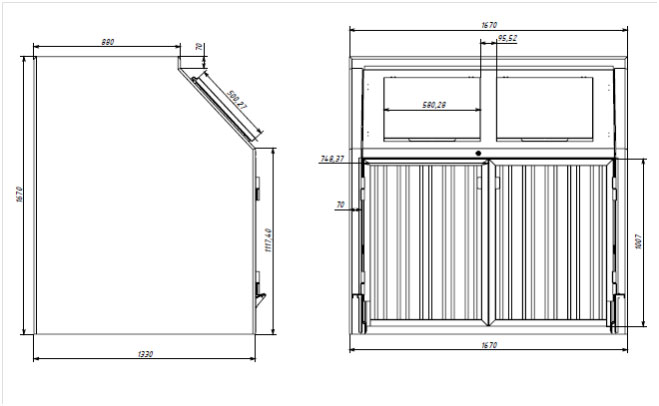

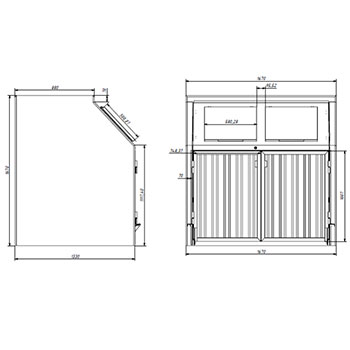

Длина - 1670 мм
Ширина - 1330 мм
Высота - 1670 мм
Вес - 1500 кг
Вместимость - мусорный контейнер 1.1 куб.м.
Толщина бетонных стенок - 70 мм
Марка бетона не менее - В25
Размер приемного люка ТБО - 500х500 мм
3. Устройство и принцип работы

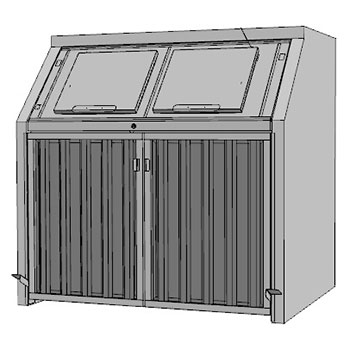

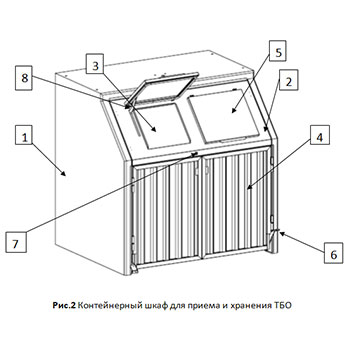

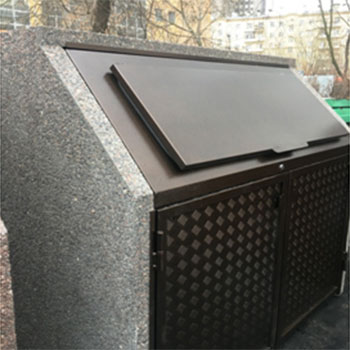

3.1 Контейнерный шкаф для приема и хранения ТБО представляет собой бетонное основание (поз.1,рис.2) из тяжелого бетона марки 350 с закладными элементами для крепления металлических частей , армированного пространственным каркасом из арматуры диаметром 6А3, покрытое фасадной высококачественной акриловой краской.
Верхняя крышка (поз.2, рис2) с приемными люками ТБО(поз.3,рис 2) изготовлены из оцинкованного металла толщиной 1.2 мм , нижние двери (поз.4, рис.2) для извлечения мусорного контейнера выполнены из металлической профильной трубы и профилированного листа, зафиксированные для предотвращения открытия универсальным замком ( поз.7, ри.2)
Все металлические детали окрашены высококачественными атмосферостойкими полиэфирными порошковыми эмалями.

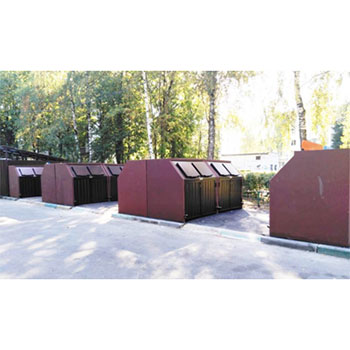

3.2 Контейнерный шкаф для приема и хранения ТБО состоит из унифицированных элементов и может изготавливаться в нескольких модификациях:
3.2.1. Контейнерный шкаф с открытием рукой крышки приемного люка ТБО (поз.5, рис.2) ??????
3.2.2. Контейнерный шкаф ножным приводом открытия (педалью) крышки приемного люка ТБО .

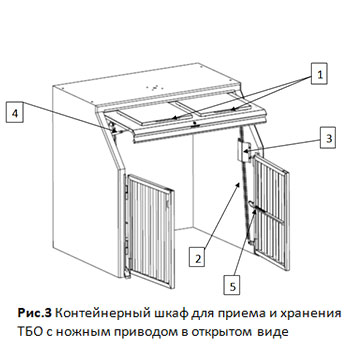

При нажатии на педаль ( поз.6, рис.2)) , усилие передается через тягу ( поз.2, рис.3) на узел поднятия ( поз.8, рис.2) крышки приемного люка ТБО (поз.5 рис. 2), что обеспечивает удобство при эксплуатации контейнерного шкафа (освобождает руки) .
3.2.3. Контейнерный шкаф с дополнительными замками в крышках приемного люка ТБО (поз.1,рис.3) обеспечивает несанкционированный доступ к внутреннему содержимому мусорного бака.

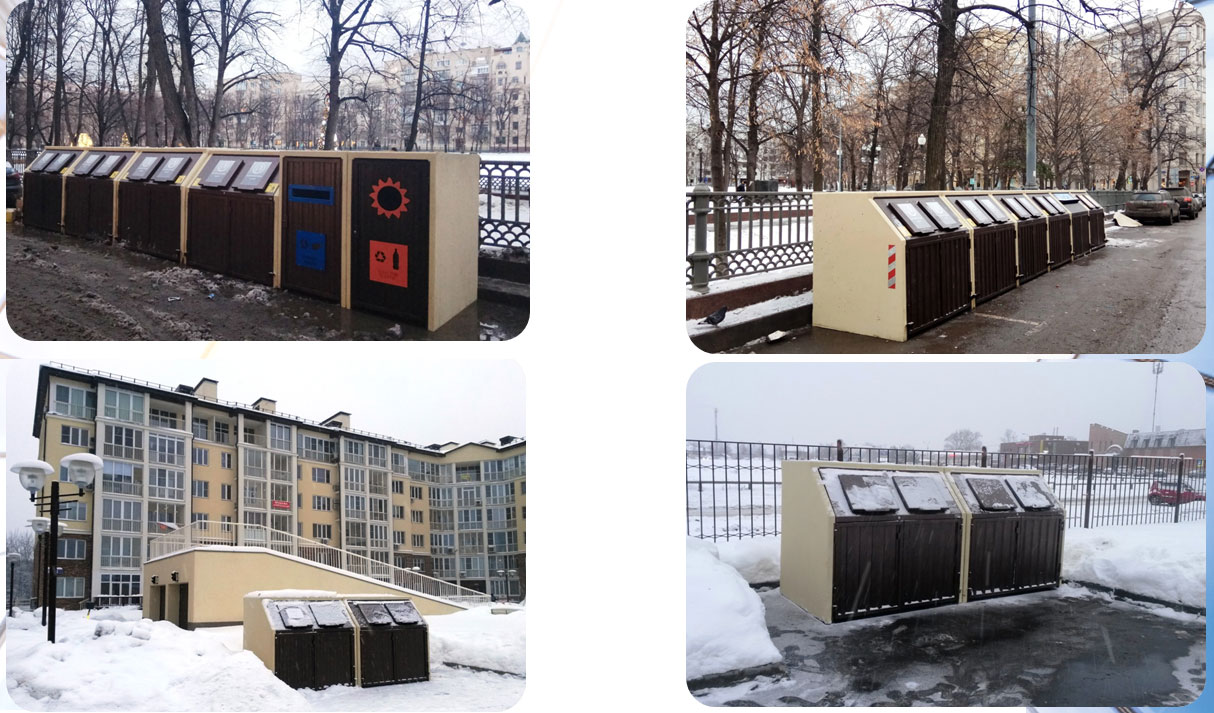

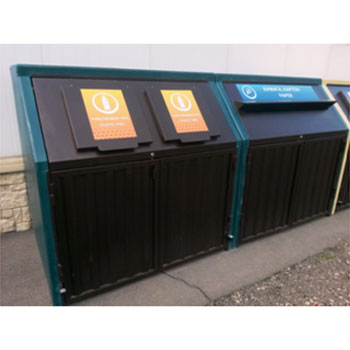

3.2.4 Контейнерный шкаф для раздельного сбора отходов по фракциям:
- отходы стекла и стеклобой
- различные пластики ( ПЭТ, ПВХ, Полиэтилен и т.п.)
- бумага, картон , упаковка
3.3 Правила эксплуатации и принцип работы
Контейнерный шкаф для приема и хранения ТБО предназначен для установки в него одного мусорного бака объемом 1.1 м³ или двух по 0.5 м³ ( пластиковых или металлических ).
3.3.1. Для установки мусорного бака в шкаф необходимо выполнить определенный порядок действий :
- Поставляемым в комплекте с контейнерным шкафом ключом перевести замок ( поз.7, рис.2) в открытое положение .
- Отрыть нижние двери (поз.4, рис.2) до срабатывания ограничителя ( рис.3, поз.5)
- Поднять верхнюю крышку (поз.2, рис2) до фиксации ее в открытом положении с помощью упора (рис.3, поз.4)
- Аккуратно установить мусорный бак (поз.1.рис.4) во внутрь до упора в заднюю стенку не касаясь металлических частей контейнерного шкафа и зафиксировать тормоз колеса бака .
- Убедится в том , что мусорный бак полностью вошел в контейнерный шкаф и не мешает закрытию верхней крышки и дверей.
- Опустить верхнюю крышку. а) Вариант с механическим упором - освободить упор верхней крышки (рис.3, поз.4) от фиксации приподняв правой рукой верхнюю крышку (поз.2, рис2) и отодвину упор левой рукой во внутрь до касания с направляющим отверстием, поддерживая крышку аккуратно опустить ее до упорных площадок (поз.2, рис.4) б)Вариант с газовым упором - с небольшим усилием нажать на верхнюю крышку (поз.2, рис2) до упорных площадок (поз.2, рис.4)
- Закрыть нижние двери до упора (поз.4, рис.2)
- Ключом перевести замок ( поз.7, рис.2) в закрытое положение.
3.3.2. Для замены мусорного бака в шкаф необходимо выполнить определенный порядок действий :
- 1 Поставляемым в комплекте с контейнерным шкафом ключом перевести замок ( поз.7, рис.2) в открытое положение .
- Отрыть нижние двери (поз.4, рис.2) до срабатывания ограничителя ( рис.3, поз.5)
- Поднять верхнюю крышку (поз.2, рис2) до фиксации ее в открытом положении с помощью упора (рис.3, поз.4)
- Снять фиксатор тормоза колеса мусорного бака, выкатить мусорный бак на площадку.
- Опустошить мусорный бак.
- Убедится что площадка внутри контейнерного шкафа чистая, обязательно убрать мусор который мешает свободной установке мусорного бака.
- Аккуратно установить мусорный бак (поз.1.рис.4) во внутрь до упора в заднюю стенку не касаясь металлических частей контейнерного шкафа и зафиксировать тормоз колеса бака .
- Убедится в том , что мусорный бак полностью вошел в контейнерный шкаф и не мешает закрытию верхней крышки и дверей.
- Опустить верхнюю крышку. а) Вариант с механическим упором - освободить упор верхней крышки (рис.3, поз.4) от фиксации приподняв правой рукой верхнюю крышку (поз.2, рис2) и отодвину упор левой рукой во внутрь до касания с направляющим отверстием, поддерживая крышку аккуратно опустить ее до упорных площадок (поз.2, рис.4) б)Вариант с газовым упором - с небольшим усилием нажать на верхнюю крышку (поз.2, рис2) до упорных площадок (поз.2, рис.4)
- Закрыть нижние двери до упора (поз.4, рис.2)
- Ключом перевести замок ( поз.7, рис.2) в закрытое положение.
Внимание! Категорически запрещено
1.Нарушать порядок действий при замене и установке мусорного бака!
2. Закрывать верхнюю крышку и нижние двери при не правильно установленном мусорном баке!
3. Закатывать мусорный бак при помощи нижних дверей!
4. Закатывать мусорный бак в неочищенный от посторонних предметов контейнерный шкаф.
5. В зимний период эксплуатации контейнерного шкафа при неочищенной площадке для замены мусорного бака, а также самого шкафа от снега и льда.
4. Установка и транспортировка
4.1 Требования к площадке для установки контейнерных шкафов
- площадка для установки контейнерного шкафа должна быть ровной без перепада высот, особо это требование необходимо соблюдать при установке нескольких шкафов в ряд, допускается равномерный уклон не более 5® в сторону открывания дверей, обратный уклон не допускается вследствие невозможности открывания дверей,
- площадка должна иметь твердое основание из бетона или асфальтобетона толщиной не менее 8 см ;
- необходимо наличие стока осадков для предотвращения скопления воды и образованию льда в рабочей зоне, что может привести к невозможности использования контейнерного шкафа вследствие вмерзания педалей и дверей.
4.2 Транспортировка

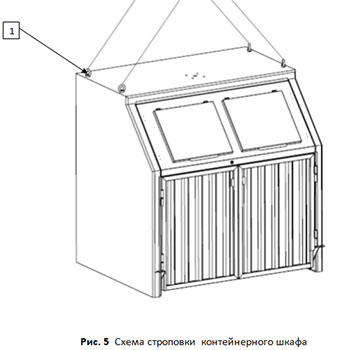

Для транспортировки и перемещения контейнерного шкафа в верхней части бетонного основания предусмотрены четыре резьбовых отверстия М16 в которые устанавливаются специальные строповочные кольца ( поз.1, рис.5) поставляемые в комплекте. После установки контейнерного шкафа на место, необходимо выкрутить строповочные кольца и закрыть резьбовые отверстия прилагаемыми в комплекте заглушками.
4.3 Установка контейнерного шкафа
Контейнерный шкаф установить на площадку подходящей под требования пункта 4.1. Строповку контейнерного шкафа при погрузке и выгрузке производить за все четыре строповочных кольца. После установки контейнерного шкафа необходимо убедиться что он установлен ровно, открытию дверей ничего не мешает. Проверить наличие и работоспособность всех крепежных элементов и составных частей контейнерного шкафа.
ВНИМАНИЕ ! Категорически запрещается погрузка и выгрузка Контейнерного шкафа при не полно вкрученных , поврежденных или отсутствующих строповочных кольцах. Обязательна строповка за все четыре кольца!
5. Меры предосторожности при эксплуатации контейнерного шкафа
5.1 Во избежание получения травм при закрытие крышки приемного люка ТБО руки и другие части тела не должны находится в зоне ее работы
5.2 При нажатии на педаль открытия крышки приемного люка ТБО следует быть осторожным, открывающаяся крышка может нанести травму.
5.3. При открытие верхней крышки необходимо убедиться в надежно фиксации в открытом положении, во избежание ее самопроизвольного закрытия.
5.4. Перед началом эксплуатации внимательно изучите руководство по эксплуатации, а также доведите его до сведения всех обслуживающих контейнерные площадки лиц.
6. Техническое обслуживание
Необходимо ежемесячно проверять все металлические части на предмет поломки или ослабления креплений. В случае поломки - связаться с сервисной службой.
Ежеквартально необходимо смазывание дверных петель, ограничителей открывания дверей и механизма педального привода открывания крышек приемных люков консистентной смазкой.
Если в процессе использования вы заметили, что что-то не работает или прилагаемое усилие увеличилось, внимательно осмотрите этот узел на предмет неисправности. Не допускается эксплуатация с применением повышенной силы на деталь, это может стать причиной поломки сопряженных деталей и невозможность использования изделия по назначению.
Перед началом зимнего периода необходимо смазывать силиконовой смазкой травмобезопасный уплотнитель крышек приемных люков ТБО.
7. Комплектность поставки
1. Контейнерный шкаф для приема и хранения ТБО - 1 шт
2. Ключ от замка контейнерного шкафа - 1 шт.
3. Строповочные кольца - 4 шт ( на поставку 1 к.т)
4. Заглушки строповочных отверстий - 4 шт
5. Паспорт - инструкция - 1 шт ( на поставку)
8. Гарантии
Поставщик гарантирует безотказную работу контейнерных шкафов 12 месяцев при отсутствии механических повреждений.
