НАЗНАЧЕНИЕ ОБОРУДОВАНИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Приспособление предназначено для выполнения технологической операции вырезки дна бочек типа БЗ 1A1 200 - Бочка стальная закатная с гофрами на корпусе с несъемным верхним дном по ГОСТ 13950-91.
Материал: сталь Ст2пс,Ст2кп,08кп,08пс по ГОСТ 16523.
Приспособления для других типов бочек могут быть спроектированы и изготовлены по индивидуальным Техническим заданиям Заказчиков в зависимости от технических характеристик сырья, материала, изделия, производительности, места реза.
МЕСТО ВЫРЕЗКИ ДНА.

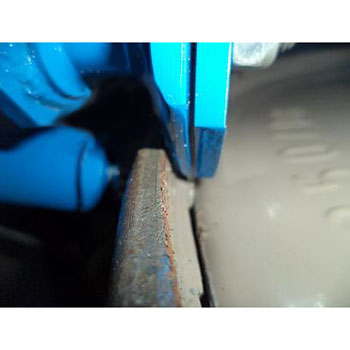

Вырезка дна производится по дну бочки у кругового закатного шва.
Режущий инструмент-плоский нож.
Примечание: возможен прерывистый рез и заусенцы во внутрь бочки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЫРЬЯ, МАТЕРИАЛА, ИЗДЕЛИЯ.
Тип, размеры бочки - Бочка стальная закатная типа БЗ 1A1 200 с несъемным верхним дном ГОСТ 13950-91.
Место вырезки дна бочки - наружная поверхность дна бочки у кругового шва сборки.
Размеры шва закатного кругового - в соответствии с ГОСТ 13950-91.
Техническое состояние места вырезки - поверхности дна и корпуса без наличия вмятин, шов без крупных сколов, вмятин, рисок, заусенцев.
ОПИСАНИЕ и ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ.
Приспособление относится к специальному нестандартному оборудованию обработки стального листового материала давлением.
Тип приспособления - специальное, ручное.
Привод узлов-механический.
Габаритные размеры приспособления - 360х220х128 мм.
Габаритные размеры ящика упаковки - 410х260х190 мм.
Масса брутто - 4 кг.

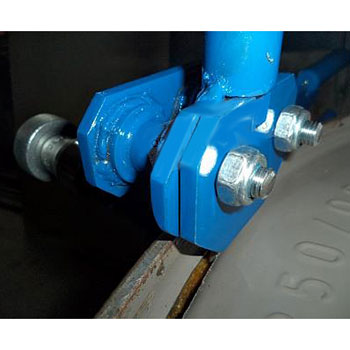

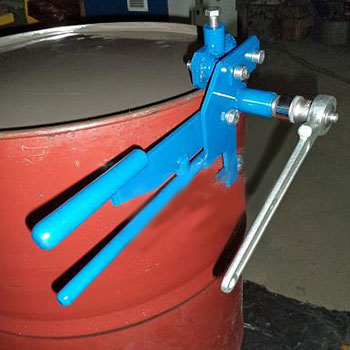

Приспособление состоит из рычагов, ножа, ролика, оси, регулировочных болтов и ключа с храповым механизмом. Система рычагов необходимой длины предназначена для создания достаточных технологических усилий при выполнении операции вырезки дна бочки.
Приспособление не предназначено:
- для вырезки дна бочек не соответствующих типу БЗ 1A1 200 (Бочка стальная закатная с несъемным верхним дном по ГОСТ 13950-91),
- для вырезки дна бочек с легковоспламеняющимися материалами из-за возможного искрообразования, пожара, взрыва,
- для вырезки дна бочек из нержавеющей стали,
- для массового (серийного) вскрытия бочек.
В связи с постоянной работой по совершенствованию конструкции приспособлений, некоторые изменения могут быть не отражены в настоящем описании.
Производитель оставляет за собой право модернизации приспособлений без ухудшения потребительских свойств изделия.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
- Приспособление ВБ-1 в сборе - 1 шт,
- Инструмент (нож,зубчатый ролик,кольцо- установлен на приспособлении),
- Руководство по эксплуатации,
- Чертежи быстроизнашивающихся деталей,инструмента - 1 экз,
- Дополнительный запасной инструмент: нож - 2шт., зубчатый ролик - 1шт., кольцо - 1 шт.
СТАДИЯ ОСВОЕНИЯ Спроектировано, изготовлено и внедрено в производство. Приспособление не имеет аналогов и успешно используется с при вскрытии бочек типа БЗ 1A1 200 в единичном производстве.
